XCRomania prin societatea comerciala SCTDN IMEX SRL este reprezentant LXNav. Asta inseamna ca daca vreti sa stiti mai multe informatii despre produsele LXNav sau daca vreti sa vedeti “pe viu” cum functioneaza va invitam sa luati legtura cu noi. Ne-ar face placere sa ne intalnim sa va aratam ce pot (si ce nu pot) face diverse modele.

 In planoarele noaste o sa gasiti:

  • LxNav S3: instalat in Twin Astir.
  • LxNav S7: instalat in DG200 si LS4. (legate cu Oudie)
  • LxNav LX9000: instalat in ASG29.

De asemenea, in DG-ul 200 al unui foarte bun prieten de-al nostru o sa gasiti instalat un LX8000.

 In continuare va vom prezenta o produsele LXNav instalate in planoarele noastre.

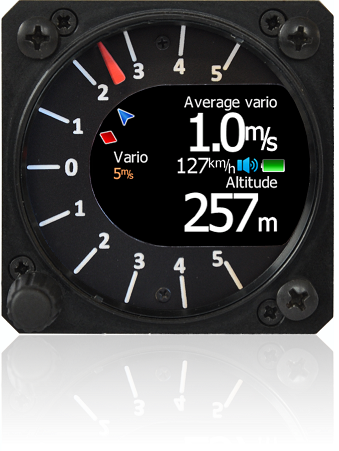

 S3

v3 vario

s3_3d_med

(puteti da clik pe imagini pentru a deschide pagina de pe site-ul producatorului)

Este cel mai simplu model de variometru electronic produs de LXNav dar care ofera multe caracteristici interesante, unele neintalnite la modele concurente.

Este foarte compact, format dintr-un singur modul cu adancimea de numai 50mm. Difuzorul este si el inclus in acest modul.

Indicatia analogica este data de un ac actionat de un motor cu comanda numerica, solutie fiind folosita si la modelul S7.

Are un display multifunctional, perfect lizibil in soare puternic, pe care se pot afisa informatii importante ca: media termicii, altitudinea, nivelul de zbor, valoarea MC’cready, viteza optima de zburat la valoarea actuala a vitezei verticale in functie de valoarea MC selectata.

Este echipat cu un senzor barometric, si un senzor de temperatura.

Poate fi montat si in planoare de duba comanda existand posibilitatea de a conecta un indicator(repetor) in celalalt post de pilotaj.

Costa undeva in jur de 600eur, fiind printre cele mai ieftine variometre electronice de pe piata.

S7

v7 vario

S7 3view_small

(puteti da clik pe imagini pentru a deschide pagina de pe site-ul producatorului)

S7 este un  aparat foarte avansat fiind in acelasi timp variometru electronic, variometru cu functie de salt, computer de navigatie, indicator pentru Flarm, altimetru digital. Are o platforma cu 3 accelerometre oferind astfel indicatii de urcare corelate cu acceleratia verticala a planorului: asta inseamna indicatii mai rapide si mai precise!

Functiile sale sunt cu adevarat puse in valoare atunci cand legat cu un dispozitiv cu GPS performant (cum este LXNav Nano sau LXNav FlarmMouse) si cu un PNA cu ecran mare si procesor puternic(cum este Naviter Oudie).

Este legat la sursele de presiunea statica, totala(pitot) si braunsweig pe care le transforma in format digital si le trimite catre PNA permitand astfel calculul precis al vantului, deci implicit un calcul precis al saltului final. Diferenta de precizie intre calculul saltului final efectuat de un PNA independent si un PNA legat cu S7 este simtitoare! De fapt un sistem S7-Oudie-Nano(care costa ~2.000euro) ofera aproape aceeasi precizie la calculul de salt final si aproape aceleasi functii ca si cel mai avansat sistem de navigatie LX 9000 care costa peste 5.000eur.

S8 si S80

S80_front

S8_3D_view

http://lxnav.com/products/lxnav-varios/s80.html

S8/S80 este succesorul lui S7 in gama de variometre cu computer de salt de la LXNav. Are toate functionalitatile intalnite la S7 insa aduce in plus cateva elemente notabile ce decurg din faptul ca are display:

  • poate fi instalat in gaura de instrument de 57mm (S8) sau 80mm (S80)
  • poate afiseaza harta, puncte, task-uri, airspaceartificial horizon
  • permite introducerea de task-uri si navigatie fara conectare la PDA
  • fiind construit pe platforma inertiala poate fi folosit si ca orizont artificial

Platforma inertiala foloseste aceeasi tehnologie intalnita la avioanele de transport si permite, ca si la S7, corelarea indicatiilor de urcare/coborare cu acceleratia verticala a planorului. Platforma intertiala fiind mai avansata decat accelerometrele de la S7, indicatiile S8/S80 sunt chiar mai precise si complet lipsite de intarziere!remote sticks

compass_module_largeUn alt mare avantaj este ca permite atasarea modulului de compas facand posibila astfel calcularea extrem de precisa a vantului chiar in timpul zborului in linie dreapta!

Nu in ultimul rand S8 este compatibil cu faimoasele “Remote Sticks” de la LXNav care aduc un imens castig in ergonomie transformand mansa planorului intr-o telecomanda multifunctionala.

S10 si S100

s10_front_page

http://lxnav.com/products/lxnav-varios/s10.html

Cel mai modern variometru cu computer de salt de LXNav este S10/S100. Acest super-variometru are toate functiile lui S8/S80 insa aduce in plus cateva elemente deosebit de interesante si extrem de utile:

  • are receptor GPS integrat
  • este certificat ca logger IGC secure de cel mai inalt nivel!
  • are integrata o baterie de rezerva care permite 3 ore de functionare (extrem de utila in cazul in care instalatia electrica a planorului se defecteaza sau bateria planorului se descarca…S10/S100 va functiona fara limitari si logger-ul va inregistra in continuare)
  • are modul bluetooth integrat care permite conexiunea fara cabluri cu Oudie sau alt PDA/telefon care ruleaza softul de navigatie

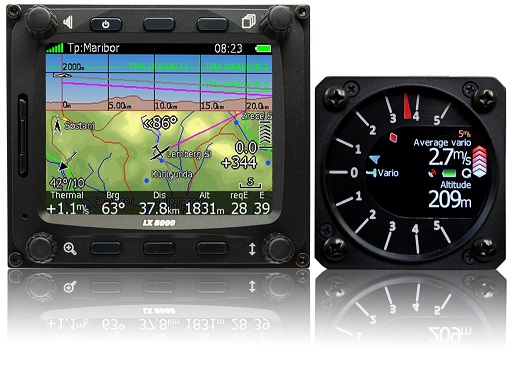

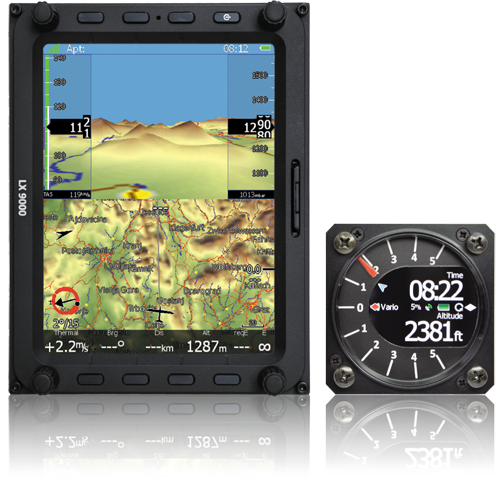

LX8000 si LX900

lx8000 lx9000

http://lxnav.com/products/lx8000.html          http://lxnav.com/products/lx9000.html

lx9000_all_views_small2

Mai performante decat sistemele S7-Oudie-Nano sunt sistemele integrate de navigatie din seriile LX8000 si 9000 care au toate functiile necesare navigatiei cu planorul.

Ca discutie teoretica, un sistem bazat dor pe GPS nu poate calcula vantul decat prin observarea deplasarii in timpul spiralarii.

Un sistem mai avansat care primeste si presiunea pitot(ca S7-Oudie sau LX8000 sau LX9000 fara senzor magnetic) calculeaza mult mai precis comparand viteza la sol data de GPS cu viteza indicata a planorului.

Pe langa avantajele evidente ce rezulta din display-urile mari, si ergonomia foarte buna, sistemele LX8000/9000 aduc in plus posibilitatea cuplarii unei surse de flux magnetic, care furnizeaza capul magnetic al planorului. Astfel, aceste sisteme foarte avansate pot calcula vantul extrem de precis chiar in timpul zborului in linie dreapta!

Exista multiple configuratii posibile la sistemele LX8xxx sau LX9xxx, gandite sa ofere flexibilitate cu privire la dimensiuni si functii, implicit la buget.

LX8080_V80_front

Pentru a va face o idee asupra preturilor va putem spune ca cel mai ieftin sistem LX8080 varianta “Simple” costa sub 2.000EUR(inclusiv TVA, transport, etc)

LX9070

.

.

in vreme ce un sistem LX9070 cu Flarm care are un display de 7 inch si multe alte functii suplimentare costa aproape 5.500EUR!

.

.

.
